Автоматизированная система геодинамического мониторинга - АСГМ

АСГМ - непрерывный инструментальный контроль за геодинамическим режимом горных пород, за изменением их напряжённо-деформированного состояния, определением его фонового, аномального и критического состояний.

Основные преимущества системы АСГМ:

- отображение в реальном времени (в режиме онлайн 24/7) ранних периодов начала изменений состояния массива горных пород, которые пока никак не проявляются визуально на поверхности;

- возможность прогнозировать активизацию опасного геологического события задолго до его наступления (от нескольких суток до 1-2 месяцев).

Система АСГМ позволяет заблаговременно принять меры по предупреждению катастрофических и аварийных ситуаций на объектах, расположенных  в зонах природно-техногенных рисков таких как: оползни,  НДС горных пород, геодинамически активные явления в зонах тектонических разломов (горизонтальные и вертикальные смещения блоков), землетрясения, горные подработки, горные удары, просадки грунта и др.

Процесс создания системы АСГМ состоит из нескольких этапов:

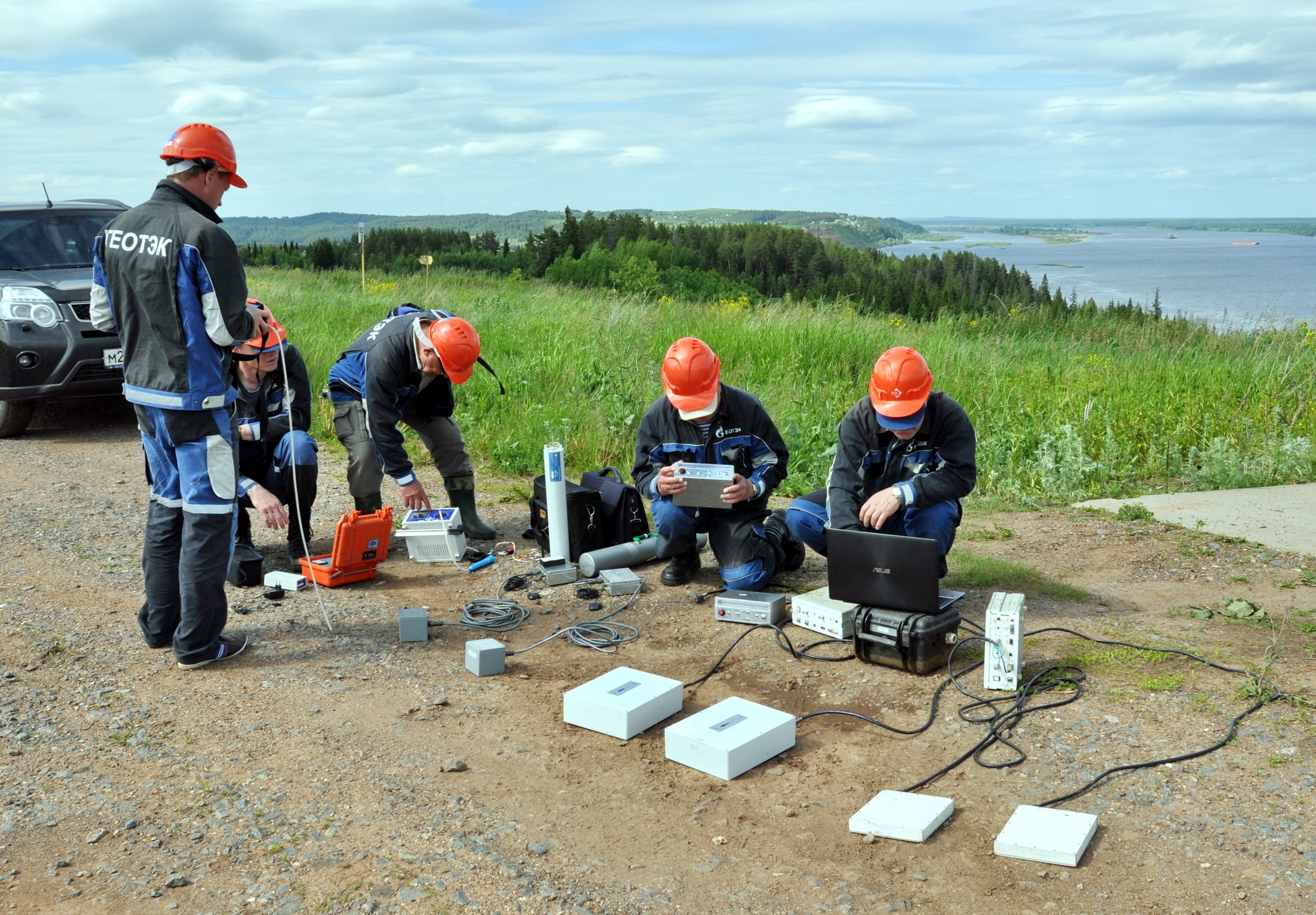

1) площадной мониторинг участка для определения точек монтажа наблюдательных пунктов системы АСГМ;

2) поставка оборудования (геофизических регистраторов) для системы АСГМ;

3) проведение шефмонтажных работ;

4) установка ПО для отслеживания состояния объекта мониторинга в режиме реального времени;

5) пусконаладочные работы и проверка функционирования системы АСГМ в целом.



ВОЗМОЖНОСТИ АСГМ

- контроль геодинамического состояния участка наблюдения в режиме реального времени;

- предупреждение возникновения аварийных ситуаций и техногенных катастроф;

- оперативное информирование персонала и оповещение дежурно-диспетчерской службы в случае достижения критического состояния.

Система АСГМ представляет собой территориально распределенный программно-технический комплекс и включает в себя оборудование и комплектующие:

геофизические станции  (геофизические регистраторыс блоком антенн, регистрирующих магнитную составляющую ЕИЭМПЗ по двум или трем независимым каналам;

- модуль сбора данных;

- блок передачи данных (радиоканал, канал сотовой или спутниковой связи, либо USB интерфейс);

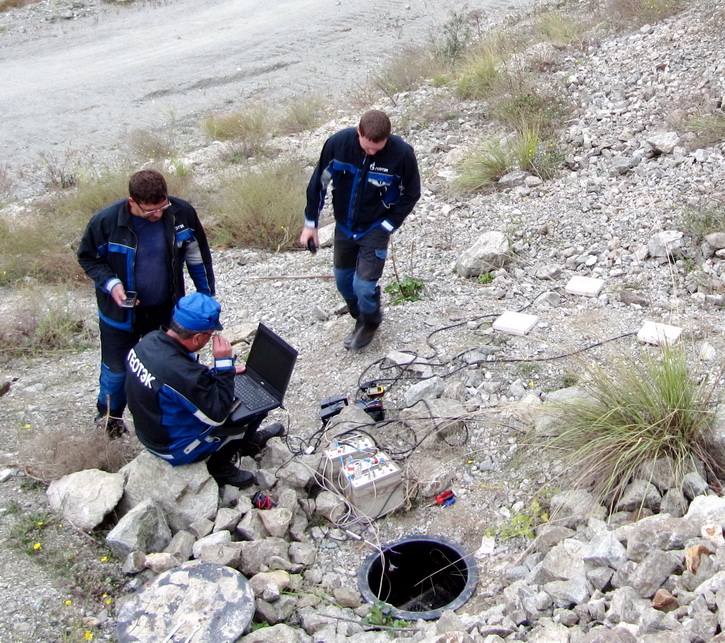

- антивандальные  герметичные погружные бункеры с организацией каналов электропитания (аккумуляторы , солнечные батареи или кабель для стационарного питания);

 - управляющий компьютер;

-  программное обеспечение.

(см. структурную Схему АСГМ).

линейка аварий


ОБЛАСТИ ПРИМЕНЕНИЯ АСГМ:

- транспортная инфраструктура (авто и железные дороги, мосты, тоннели);
- оборонно-промышленный комплекс;
- нефтегазовый комплекс
(месторождения, нефтегазовая транспортная система);
- энергетический  комплекс
(атомные станции, гидротехнические объекты);
- крупные и уникальные инженерные сооружения;
- городская инфраструктура;





Основным эффектообразующим фактором внедрения системы АСГМ является снижение частоты аварий за счет своевременного принятия мер по предупреждению аварийных ситуаций на объектах, расположенных на потенциально опасных геодинамических участках.

Начиная с 2006 г. системы АСГМ успешно функционируют на ряде объектов ПАО «Газпром».

Технология может применяться также в шельфовой зоне. Проведённые научно-исследовательские работы по измерению ЕИЭМПЗ под толщей соленой воды показывают положительный результат. Система АСГМ может применяться на морском дне (по типу донных геофизических станций).
